概述

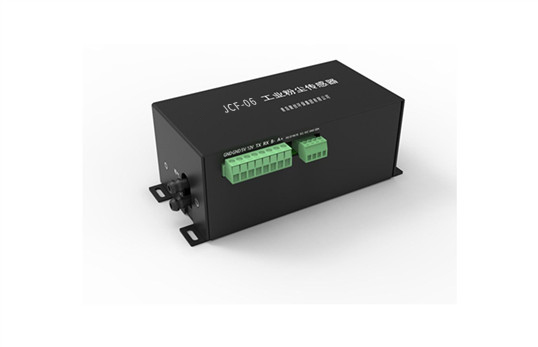

JCF-06 是一款基于激光散射法原理的高量程工业环境颗粒物传感器，支持外接温湿度探头（选配），可对数据进行自动湿度校准；工业级激光器与感光部件，同时光学元件部位增加鞘气保护结构，大大提高恶劣环境下传感器使用寿命， 大大减轻了维护工作量，传感器适用于工地扬尘、道路扬尘、环保的在线粉尘浓度检测。
特点
l 数据准确：激光检测原理，工业级激光光源；
l 自动湿度校准：配置温湿度传感器（选配），准确度高，设备可实现自动湿度校准功能，大限度减少湿度对数值影响；
l 流量稳定：采用主动采样方式，采样部件可选用恒流进气风扇，流量稳定， 也可选用高性能电磁泵，可满足长时间远距离高负压采样；
l 响应快速：数据更新频率为 1Hz；
l 便于集成：RS485 和 UART TTL 串口两种输出；
l 分辨率高：PM2.5/PM10 的分辨颗粒zui小直径达 0.3 微米；
l 维护量小：光学部位添加鞘气保护结构，提高恶劣环境下传感器使用寿命， 大大减少人工维护工作量；
l 软管设计：可外接软管，方便集成。
工作原理
采用激光散射原理：当激光照射到通过检测位置的颗粒物时会产生微弱的光散射，在特定方向上的光散射波形与颗粒直径有关，通过不同粒径的波形分类统计及换算公式可以得到不同粒径的实时颗粒物数量浓度，按照标定方法得到跟官方单位统一的质量浓度。
光学部位鞘气保护结构技术，提高恶劣环境下传感器使用寿命，大大减轻人工维护工作量。
技术指标
|
序号
|
项目
|
参数
|
备注
|
|
1
|
测量输出
|
PM2.5+PM10+PM100
|
|
|
2
|
量程
|
PM2.5：0.0--20mg/m3 PM10：0.0--50mg/m3
PM100：0.0--1000mg/m3
|
|
|
3
|
输入电压
|
DC12V [9~25VDC]
|
|
|
4
|
额定功率
|
3 W
|
|
|
5
|
休眠功率
|
0.24 W
|
|
|
6
|
工作温度范围
|
-20~60℃
|
|
|
7
|
湿度范围
|
0-99%RH
|
|
|
8
|
工作大气压力
|
86KPa~110KPa
|
|
|
9
|
响应时间
|
1S
|
|
|
10
|
通讯接口
|
RS485 + UART TTL
|
可定制
|
|
11
|
通讯协议
|
Modbus-RTU
|
可定制
|
|
12
|
计数效率
|
70%@0.3μm 98%@0.5μm
|
@25℃，50%RH
|
|
13
|
相对误差
|
PM2.5：±10%和±8μg/m3 的zui大值
PM10：±15%和±10μg/m3 的zui大值
PM100：±18%和±30μg/m3 的zui大值
|
@25℃，50%RH
|
|
14
|
产品尺寸
|
150x78x65mm
|
|
|
15
|
软管尺寸
|
内径：φ8mm 外径：φ12mm
|
|
|
16
|
寿命
|
3 年
|
40℃以下
|
产品内容符合国家相关标准要求，因产品更新或有图片与实机不符，请以实机为准,本内容仅供参考。
如有独特需求或咨询产品详细技术参数，请致电：13061293575
