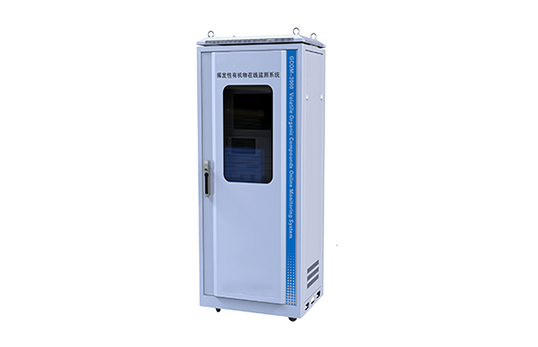

挥发性有机物在线监测系统

系统介绍

本公司的挥发性有机物烟气排放连续监测系统采用先进的全程伴热预处理技术+在线色谱技术+火焰离子检测法（FID），主要应用于各种工业污染源排放有机物的实时监测，本系列在线气相色谱分析仪采用国际先进技术，具有性能稳定可靠，自动化程度高，检测范围宽等特点，能够测量VOCs、总烃（THC）、非甲烷总烃（NMHC）、苯及苯系物等多种挥发性有机物在线监测所需的相关参数，对VOCs的浓度和排放率进行连续、实时地跟踪监控，并将所有的监测参数传输至工控机软件和用户DCS系统，可通过数采仪与环保部门的数据系统通讯。系统设备放置在分析小屋内，操作和维护方便，具有现场数据实时传送、远程故障诊断等功能，实现了工作现场的无人值守。整套系统结构简单，模块化设计，稳定性强，运行成本低。

执行标准
GB-12519-2010  分析仪器通用技术条件
ISA S5.1 仪表符号和标志
GB 50093-2013   自动化仪表工程施工及质量验收规范
GB 3095-2012     环境空气质量标准
GB/T16157-1996 固定污染源排气中颗粒物测定与气态污染物采样方法
GB50093-2013     自动化仪表工程施工及质量验收规范
GB16297-1996     大气污染物综合排放标准
HJ 38-2017          固定污染源废气 总烃、甲烷和非甲烷总烃的测定 气相色谱法
HJ 75-2017          固定污染源烟气（SO2、NOX、颗粒物）排放连续监测技术规范
HJ 76-2017          固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及检测方法
HJ 212-2017        污染物在线监控（监测）系统数据传输标准
HJ/T 352—2007  环境污染源自动监控信息传输、交换技术规范（试行）
HJ/T 47—1999    烟气采样器技术条件
HJ/T 48—1999     烟尘采样器技术条件
GB/T 15464-1995 仪器仪表包装通用技术条件
GB/T 191-2008    包装储运图示标志
HJ 1013-2018      固定污染源废气非甲烷总烃连续监测系统技术要求及检测方法

技术参数
测量范围 非甲烷总烃0～1000μmol/mol（量程可定制）
苯系物0~10μmol/mol（量程可定制）
方法原理 GC-FID检测技术
基线噪声 ≤0.5pA
基线漂移 ≤5pA（30min）
检测限 非甲烷总烃0.05μmol/mol；苯系物0.1μmol/mol
定性重复性 RSD7≤1.0%
定量重复性 RSD7≤2.0%
量程漂移 ≤3.0%（4h）
柱箱温度稳定性 ≤0.5%
测量周期 非甲烷总烃≤2min；苯系物≤6min
气路输入/输出接口 1/8〞不锈钢卡套螺纹接头；φ6mm不锈钢卡套螺纹接头
样气输入流量 100mL/min
氢气输入参数 H2，≥99.999%，（0.30 ±0.01）MPa
空气输入参数 除烃空气，烃含量≤0.4mg/m3，（0.30±0.01）MPa
载气输入参数 N2，≥99.999%，（0.30±0.01）MPa
辅助气输入参数         无油压缩空气 0.45MPa～0.6MPa
显    示 触控液晶屏
供    电 AC220V，50Hz~60Hz
功    率 900W（Max）
重    量 24kg
尺    寸 482mm（W）×221mm（H）×559mm（D）
载气和样气流量控制 MFC控制或者机械调节，电子反馈
通讯输出 10/100M以太网口，RS232
通讯协议 Modbus-RTU，HJ 212或地方协议

系统特点
采用全程热法设计，有效减少样本损失，保证数据的准确可靠，根据VOCs治理工艺情况，可灵活设置伴热温度（120-180℃）
预处理方法符合美国EPA和国内有机废气测定标准，方法可靠性高
系统采用多级精密过滤（＜0.5μm），适用于高温、高湿、高浓度、高粉尘等苛刻工况条件
采样管线采用PTFE或弱吸附材质，减少采样管路吸附对样品造成的损失，带有自清洁功能，可有效对样品中的颗粒物等杂质进行反吹清洗，避免堵塞管路
采用国际公认的VOCs检测标准方法气相色谱/火焰离子化检测法（GC+FID）
FID检测器具有自动点火和温度判断功能，FID火焰熄灭后自动关闭氢气和空气流量，保证系统使用安全
优异的温度控制系统，大幅度提高分析精度，自动校准功能，可实现自定义周期性自动校准
支持一套系统对多个工艺点巡检式监测，具有常规、正压防爆等多种设计，满足不同客户的监测需求
实现模块化设计，可根据客户需求增加功能模块，拥有多种数据接口，可以满足不同客户对监控数据上传的需求

产品内容符合国家相关标准要求，因产品更新或有图片与实机不符，请以实机为准,本内容仅供参考。
如有独特需求或咨询产品详细技术参数，请致电：13061293575
